項目

JK9000

尺寸

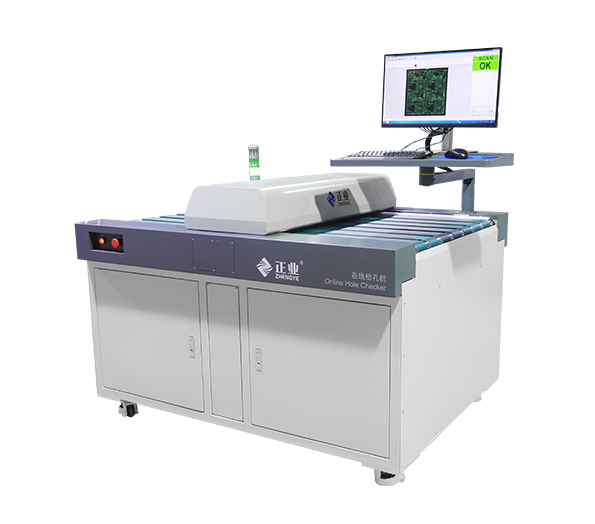

長 掃描機 Scanner（L*W*H）：1520*1200*1600mm

CIS

接觸式圖像傳感器

光源

條形紅光LED光源

最?厚徑比

20:1

可測板厚

0.3mm?10.0mm，厚度?于0.3mm的板需提供樣品確認

測板??

寬度width ：80～800mm，長度length 100～800mm

孔徑范圍

Φ0.10mm～Φ10mm

最?孔邊距

0.1mm

被測板最多

60萬（圓孔）

測量速度

掃描部分四擋可選：

3.0±0.5m/min； 6.5±0.6m/min ；10±0.8m/min ；12.5±0.8m/min； 15+0.5m/min（可開放）

重復精度（圓孔）

±30um

重復精度（?圓孔

?字槽孔：±75um；不規則孔： 150um

檢測孔徑精度（圓孔）

孔徑≤1.0mm，精度±15um；

1.0mm＜孔徑＜4.0mm，精度±25um；

孔徑≥4.0mm，精度±35um；

注：因孔越大，光的擴散會增大、故不同大小的孔精度不同

檢測內容

少孔（漏鉆、塞孔）、多孔（多鉆，?分為?）、孔內異物、孔?、孔?、“?”字型槽孔的?、寬、槽孔?刺以及其它不規則異型孔缺陷、板?，寬尺?缺陷等檢測

檢查線數

標準機:單線，2線；選配：3，6線（3線以上，請單獨詢價）

電 腦

?控機，CPU：i5系列；內存：8G；硬盤：1T；操作系統：windows7 X64

電 源

220V(1±10%)/50Hz

功率

掃描、分揀裝置：2KW；?分揀裝置：1.2KW

操作環境

溫度：20℃?40℃；濕度：40%-70%；環境中不含酸堿?體；?產板要求：?燥，不含酸性/堿性液體（防?設備被腐

蝕）；設備需互聯?連接以便遠程診斷。待測板要求：待測板翹曲度不允許超過IPC對?線0.75%、需?壓?洗并烘?

后，如板?不清潔會影響檢測結果。
